La vanne de remplissage chaudière fait partie des petits éléments qui deviennent essentiels dès que la pression chute. Quand le circuit de chauffage manque d’eau, la chaudière peut perdre en efficacité, chauffer moins bien, voire se mettre en sécurité. Dans la plupart des cas, un simple appoint suffit, à condition d’identifier la bonne vanne et de respecter la bonne pression.
Ce guide détaille le rôle de la vanne, son emplacement le plus fréquent, la méthode pour remettre de l’eau dans une chaudière et les cas où l’intervention d’un chauffagiste devient préférable.
À quoi sert une vanne de remplissage chaudière
La vanne, parfois appelée robinet de remplissage chaudière, sert à remettre de l’eau dans le circuit de chauffage. Son rôle est de compenser les petites pertes de pression naturelles qui apparaissent avec le temps dans l’installation.
Cette fonction paraît simple, mais elle conditionne le bon fonctionnement de l’ensemble. Une pression d’eau trop basse peut provoquer plusieurs problèmes :
- baisse de pression de la chaudière sous le seuil de fonctionnement ;
- diminution de l’émission de chaleur au niveau des radiateurs ou du plancher chauffant ;
- perte de rendement énergétique ;
- surchauffe de certains composants ;
- arrêts intempestifs avec mise en sécurité ;
- risque de marche à sec pour le circulateur.
En pratique, la vanne de remplissage permet donc de maintenir la pression d’eau du chauffage dans une plage normale, souvent entre 1 et 1,5 bar à froid. Sans cet appoint ponctuel, une chaudière peut afficher une anomalie, couper le chauffage ou ne plus assurer correctement l’eau chaude sanitaire selon les modèles.
Un robinet de remplissage défaillant, bloqué ou fuyant complique aussi les réglages. La pression devient alors difficile à stabiliser, avec des arrêts plus fréquents et parfois une intervention nécessaire pour remplacer la pièce.
Où se trouve la vanne de remplissage chaudière ?
Dans la majorité des installations, la vanne de remplissage se trouve au niveau de la plaque de raccordement, aussi appelée barrette. Cette zone relie les tuyaux d’eau, de gaz et de chauffage à la chaudière.
Sur les modèles récents, elle n’est pas toujours immédiatement visible au premier regard. Sa forme varie selon les marques, avec une petite manette, une molette, un levier quart de tour ou un petit ensemble de remplissage entre deux conduites.
Les emplacements les plus courants sur une chaudière murale ou au sol

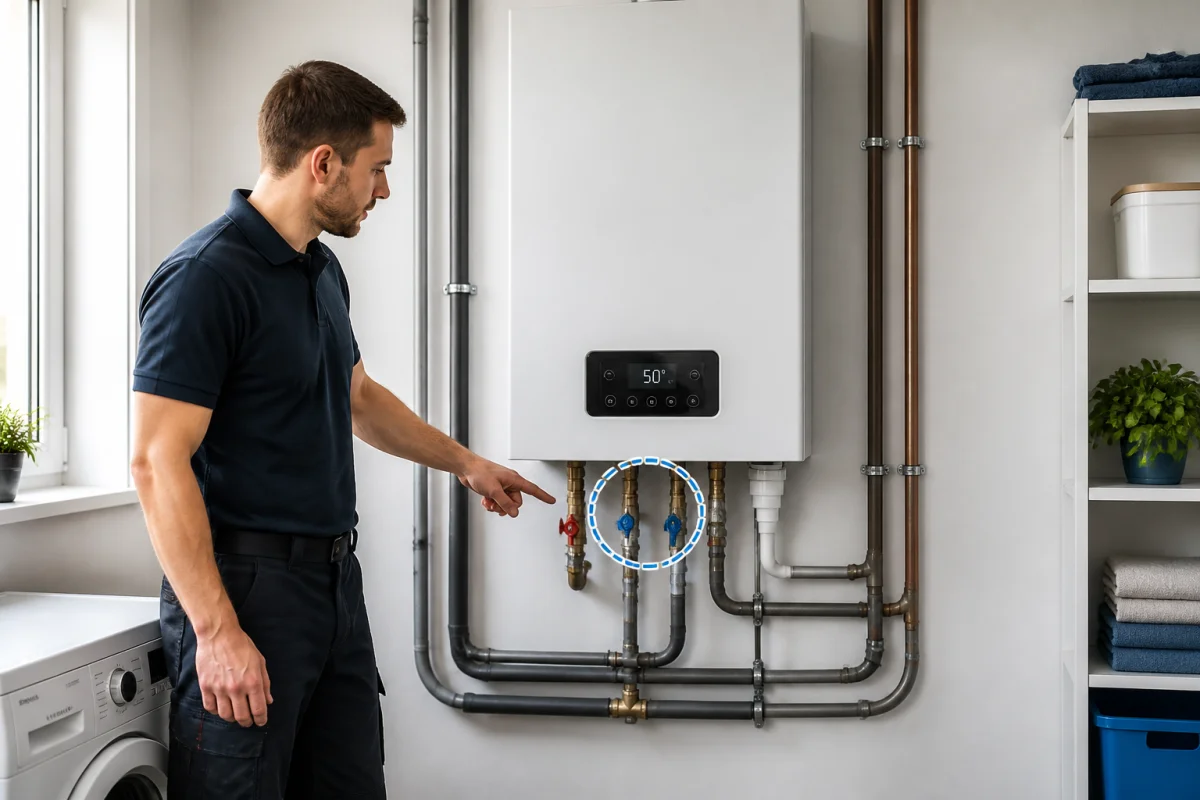

Sur une chaudière murale, le robinet de remplissage est souvent visible sous l’appareil, au milieu ou sur un côté de la barrette. Il se situe généralement entre l’arrivée d’eau froide et un tuyau de chauffage plus large.
Sur une chaudière au sol, il est plutôt placé à l’arrière ou à la base du bloc principal. L’accès peut être moins pratique, surtout si l’installation est ancienne ou partiellement encastrée.
Les configurations les plus fréquentes sont les suivantes :
- une petite vanne bleue ou noire sous la chaudière ;
- une poignée plate à tourner d’un quart de tour ;
- une molette à visser dans le sens inverse des aiguilles d’une montre ;
- un petit tuyau métallique reliant deux conduites, avec une molette au milieu ;
- un set de remplissage avec disconnecteur, souvent muni d’une pièce en laiton plus visible.
Comment reconnaître la vanne parmi les autres robinets
Le repérage pose souvent problème car plusieurs robinets sont regroupés au même endroit. Le robinet de gaz, les vannes d’isolement et la vanne de vidange peuvent se ressembler.
Quelques indices aident à identifier la bonne pièce :
- elle est située sur la barrette de raccordement ;
- elle est souvent noire, grise, bleue ou métallique ;
- elle relie la partie eau froide au circuit chauffage ;
- sur certains montages, elle est associée à un flexible ou à un disconnecteur ;
- sur certaines chaudières Saunier Duval, elle se présente comme une petite manette bleue.
Les retours d’utilisateurs montrent bien cette difficulté d’identification. Sur un forum, thekingclaes résume simplement l’emplacement dans un cas concret : « Les deux vannes rouges juste devant vous. Raccordé avec le flexible.( Les deux du bas ). » D’autres témoignages rappellent que la présence d’un disconnecteur change la lecture du montage.
Comment savoir si la pression de la chaudière est trop basse ?
Une chaudière peut perdre un peu de pression de façon occasionnelle, sans que cela soit alarmant. L’appoint devient nécessaire quand la pression tombe sous 1 bar. À ce niveau, la circulation d’eau peut devenir insuffisante et l’appareil peut se mettre en défaut.
Les signes les plus courants sont :
- des radiateurs moins chauds ;
- une chaleur moins régulière dans le logement ;
- une absence d’eau chaude sanitaire sur certains modèles ;
- une alerte pression basse sur l’écran de la chaudière ;
- une aiguille de manomètre sous la zone normale.
Lire le manomètre ou l’afficheur de pression
Les chaudières récentes affichent souvent la pression en temps réel sur un écran numérique. Sur les modèles plus classiques, la lecture se fait sur un manomètre.
Sur beaucoup de manomètres :
- la zone verte correspond à la plage de fonctionnement normale ;
- la zone rouge indique une surpression, souvent au-dessus de 2 bars.
Quand l’aiguille descend sous 1 bar à froid, il faut généralement remettre de l’eau. Si la pression chute régulièrement après chaque appoint, le problème n’est plus un simple réglage. Cela peut signaler une fuite sur le circuit, un vase d’expansion fatigué ou une vanne de remplissage qui ferme mal.
Quelle pression faut-il viser après le remplissage ?
La cible la plus souvent recommandée est entre 1 et 1,5 bar à froid. Une fois la chaudière en fonctionnement, la pression peut monter vers 1,8 à 2 bars. Au-delà de 2 bars, on parle de surpression.
Dans une maison à plusieurs étages, il peut être nécessaire de viser un niveau légèrement plus élevé pour alimenter correctement les émetteurs les plus éloignés, mais sans dépasser la limite donnée par le fabricant.
| Situation | Pression conseillée | Interprétation |
|---|---|---|
| Chaudière à l’arrêt, installation froide | 1 à 1,5 bar | Plage normale visée après remplissage |
| Chaudière en chauffe | 1,8 à 2 bars | Montée normale liée à la température |
| En dessous de 1 bar | Trop bas | Appoint d’eau souvent nécessaire |
| Au-dessus de 2 bars | Trop élevé | Risque de surpression |
Peut-on remettre de l’eau dans une chaudière soi-même ?
Dans la plupart des cas, oui. La manipulation est généralement simple, quelle que soit la marque, à condition de repérer la bonne vanne et de surveiller la pression pendant toute l’opération.
Un appoint occasionnel est considéré comme normal. En revanche, une chaudière qui réclame souvent de l’eau mérite un contrôle technique.
Préparer la chaudière avant l’intervention
Avant de remplir le circuit, il faut procéder calmement :
- vérifier la pression affichée sur le manomètre ou l’écran ;
- repérer le robinet de remplissage chaudière ou le set de remplissage ;
- s’assurer que la chaudière n’affiche pas un autre défaut plus sérieux ;
- prévoir un accès dégagé sous ou derrière l’appareil ;
- consulter la notice si le modèle possède un montage spécifique.
Si l’installation comporte un disconnecteur, la procédure d’ouverture et de fermeture peut suivre un ordre précis. Ce dispositif protège le réseau d’eau potable contre un retour d’eau du circuit chauffage.
Les échanges d’utilisateurs illustrent bien ce point. pedrolyndo indique : « peu importe l’ordre ouvrir les deux puis regarder la pression monter et arrêter/fermer lorsque vous êtes « à niveau ». » À l’inverse, Da05 précise : « Heu non il y a un ordre. Ici le set de remplissage possède un dosconnecteur. Il faut ouvrir celui avec la grosse pièce en laiton en premier (celui du bas) puis le côté chauffage. »
Ouvrir la vanne progressivement et surveiller la montée en pression
La règle la plus utile est d’ouvrir doucement. Une ouverture trop rapide fait monter la pression brutalement et augmente le risque de dépassement.
La méthode générale est la suivante :
- ouvrir la vanne de remplissage progressivement ;
- surveiller immédiatement le manomètre ou l’afficheur ;
- laisser la pression monter lentement ;
- arrêter autour de 1,5 bar à froid.
En présence d’un set de remplissage avec disconnecteur, l’ordre cité le plus souvent est :
- ouvrir d’abord le côté avec la grosse pièce en laiton ;
- ouvrir ensuite le côté chauffage.
Ce détail est cohérent avec les retours de terrain et avec la fonction sanitaire du disconnecteur.
Un autre témoignage reflète l’incompréhension fréquente autour de cette pièce. technology écrit : « Chez moi j ai pas cette pièce, chez ma compagne si, à quoi ça sert à part casser les c……s à gicler partout?? Je pige pas le principe. » La réponse de LED3 apporte un éclairage direct : « Cette pièces fait que l’installation de votre compagne est légal d’un point de vue eau potable et la votre non. »
Refermer la vanne au bon moment pour éviter la surpression
Dès que la pression atteint la valeur cible, la vanne doit être refermée soigneusement. C’est une étape clé. Une fermeture incomplète peut laisser entrer de l’eau en continu et faire grimper la pression plus tard, même si tout paraît normal juste après le remplissage.
Avec un disconnecteur, l’ordre conseillé pour refermer est généralement :
- fermer d’abord le côté chauffage ;
- fermer ensuite celui du bas.
jona1202 résume la logique du dispositif : « Le principe de cette pièces est que si il y a un retour d’eau chaude l’eau sera évacuée vers l’extérieur du circuit plutôt que dans le circuit d’eau potable. »
Après remplissage, un dernier contrôle du manomètre quelques minutes plus tard permet de vérifier que la pression reste stable.

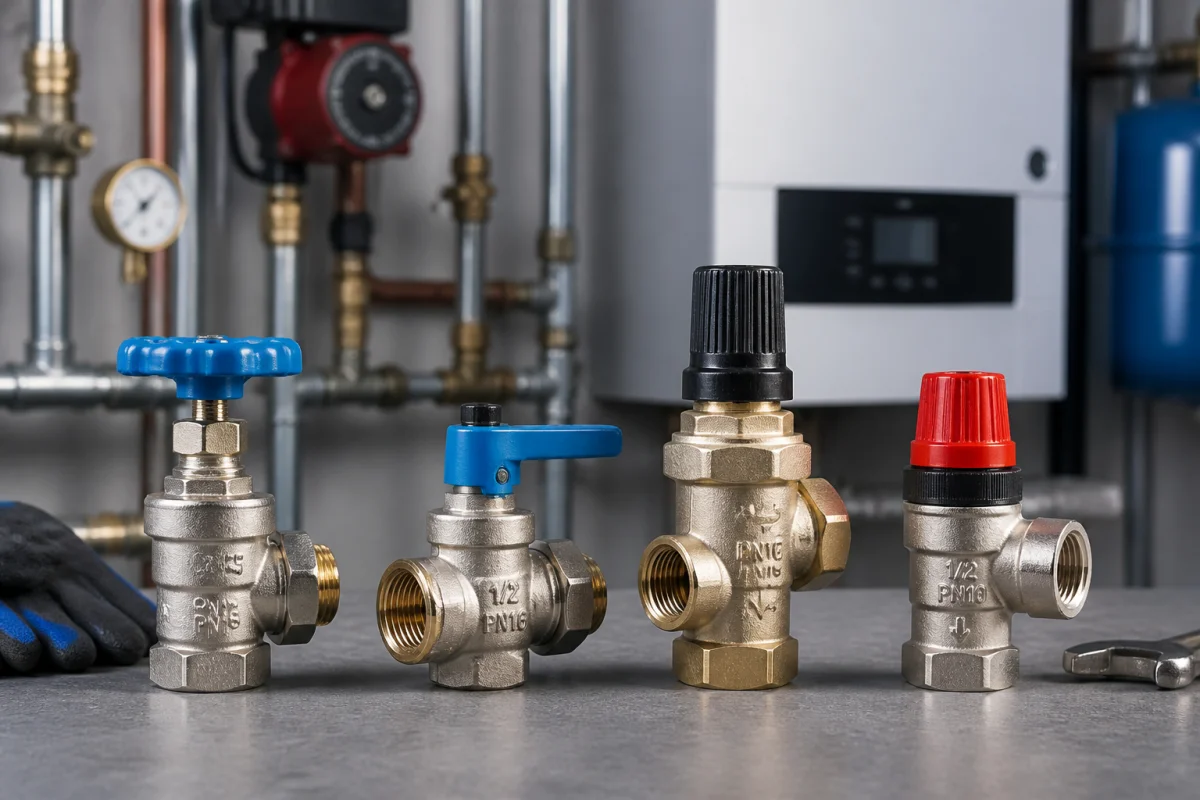

Les différents types de vannes de remplissage chaudière
Le terme vannes de remplissage chaudière regroupe en réalité plusieurs solutions techniques. Le choix dépend de la chaudière, du type d’installation et du niveau de sécurité recherché.
Robinet simple, set de remplissage avec disconnecteur, vanne automatique
Le robinet simple est la version la plus basique. Il permet l’appoint manuel et reste courant sur de nombreuses chaudières domestiques.
Le set de remplissage avec disconnecteur ajoute une sécurité sanitaire. Il empêche qu’un retour d’eau du chauffage contamine le réseau d’eau potable. Ce montage est plus conforme aux exigences liées à l’eau potable quand les deux circuits sont reliés.
La vanne automatique, parfois vendue comme groupe de remplissage ou alimentation automatique de remplissage chauffage, va plus loin. Elle peut maintenir automatiquement la pression dans une plage donnée. Certains groupes sont réglables de 0,4 à 4 bars et comprennent :
- un réducteur de pression ;
- un manomètre ;
- souvent un clapet anti-retour sur l’arrivée d’eau froide.
Ces équipements sécurisent l’apport d’eau et limitent les mises en sécurité de la chaudière dues à une perte d’eau dans le circuit.
| Type de vanne | Fonction | Avantages | Points de vigilance |
|---|---|---|---|
| Robinet simple | Remplissage manuel ponctuel | Simple, économique, courant | Demande une surveillance attentive |
| Set avec disconnecteur | Remplissage manuel avec protection sanitaire | Protège le réseau d’eau potable | Ordre d’ouverture et fermeture à respecter selon le montage |
| Vanne automatique ou groupe de remplissage | Maintien automatique de la pression | Confort, réglage précis, manomètre intégré | Choix selon le circuit et coût plus élevé |
Le marché propose de nombreuses références. Côté catalogue, Eco-Bricolage affiche des produits entre 30,00 € et 120,00 €, avec par exemple :
- THERMADOR ABTM, alimentation automatique 1/2 avec manomètre, 106,86 € TTC ;
- CALEFFI ABT, alimentation automatique 1/2 remplissage chauffage, 96,75 € TTC ;
- SOMATHERM, groupe de remplissage 1/2 automatique avec mano, 41,22 € TTC ;
- ITAP 3/4, armature de remplissage avec manomètre, 38,29 € TTC.
Pour les pièces détachées, Dispart recense 1604 produits dans son univers de robinets et pièces hydrauliques chaudière, dont des robinets de remplissage à partir d’environ 12,00 € TTC selon les références et marques. Expertbynet met aussi en avant une compatibilité avec de nombreuses marques, comme Atlantic, ELM Leblanc, Saunier Duval, Vaillant, Viessmann, De Dietrich ou Chaffoteaux.
On trouve également des vannes plus universelles pour certains montages. Un exemple visible sur Amazon est une vanne tecuro en laiton CW611N, norme DIN ISO 228-1, donnée pour une pression de service maximale de 16 bars et une plage de température de -20 à +110 °C. Ce type de fiche produit ne remplace pas la vérification de compatibilité avec la chaudière.
Que faire si la vanne de remplissage est bloquée ?
Une vanne qui ne tourne plus, qui fuit ou qui ne permet pas de stabiliser la pression sort du cadre du simple appoint. Forcer sur la pièce peut aggraver la panne, casser une manette ou provoquer une fuite plus importante.
Les signes d’une vanne bloquée, fuyante ou défectueuse
Plusieurs symptômes doivent alerter :
- la molette ou la poignée ne bouge plus ;
- la vanne tourne dans le vide ;
- de l’eau fuit au niveau de l’axe ou du raccord ;
- la pression ne monte pas malgré l’ouverture ;
- la pression continue à monter après fermeture ;
- la chaudière rebaisse régulièrement en pression après appoint.
Une pression qui retombe souvent peut aussi révéler un autre défaut sur l’installation. Dans ce cas, changer uniquement le robinet n’est pas toujours suffisant. Il faut parfois contrôler le vase d’expansion, les purgeurs, le corps de chauffe ou le circuit de radiateurs.
Quand faut-il changer la vanne de remplissage chaudière ?
Le remplacement devient pertinent quand la vanne est grippée, cassée, fuyante ou impossible à fermer correctement. Une pièce d’origine est souvent préférable pour éviter les erreurs de compatibilité, surtout sur des chaudières de marques spécifiques.
Quelques situations justifient clairement l’appel à un professionnel :
- la chaudière baisse régulièrement en pression ;
- le robinet est bloqué ou défectueux ;
- la pression reste anormale malgré l’appoint ;
- le montage n’est pas identifiable ;
- le set de remplissage avec disconnecteur semble incomplet ou endommagé.
Des réseaux comme ENGIE Home Services ou des chauffagistes spécialisés rappellent d’ailleurs qu’un appoint ponctuel est une opération courante, mais qu’une baisse répétée demande un diagnostic. LMD Chauffage propose aussi la prise de rendez-vous avec un technicien quand la pression continue de chuter.
La bonne approche consiste à considérer la vanne de remplissage comme un organe de réglage et de sécurité, pas comme un simple robinet secondaire. Quand elle fonctionne bien, la remise en pression prend quelques minutes. Quand elle commence à fuir ou à se bloquer, le risque n’est pas seulement l’inconfort, mais une série de coupures, une surpression ou un défaut plus coûteux à traiter plus tard.
