Le réglage d’une nourrice de plancher chauffant conditionne le confort thermique, la stabilité des températures et la consommation du système. Quand une pièce reste plus froide, qu’un débitmètre tombe à zéro ou que certaines boucles chauffent trop, le problème vient souvent d’un mauvais équilibrage hydraulique.
Sur un chauffage au sol hydraulique, la chaleur circule dans plusieurs boucles raccordées à un collecteur. La nourrice répartit l’eau chaude entre ces circuits, pièce par pièce. Le réglage consiste donc à adapter le débit de chaque boucle selon sa longueur, la surface chauffée et les pertes thermiques du local. Ce travail demande de la méthode, d’autant plus qu’un plancher chauffant fonctionne avec une forte inertie et une eau à basse température.
Quelques repères utiles avant de commencer : la température de surface d’un plancher chauffant est généralement limitée à 28 °C, la température d’eau dans les circuits reste souvent entre 35 et 40 °C en phase de chauffage, et un circuit dépasse rarement 120 m de tuyaux. Côté confort, on vise souvent une ambiance autour de 19 à 23 °C selon les pièces et les habitudes.
Comment régler une nourrice de plancher chauffant ?
Le bon réflexe consiste à procéder dans l’ordre, sans modifier tous les organes en même temps. Sur la plupart des installations, la nourrice regroupe le départ, le retour, les débitmètres, les vannes de réglage et parfois des purgeurs d’air ainsi que des actionneurs électrothermiques.
Le réglage se fait de préférence pendant une période froide, lorsque les besoins de chauffe sont réels. C’est dans ces conditions qu’on voit le mieux si une pièce manque de débit ou si une autre est suralimentée.

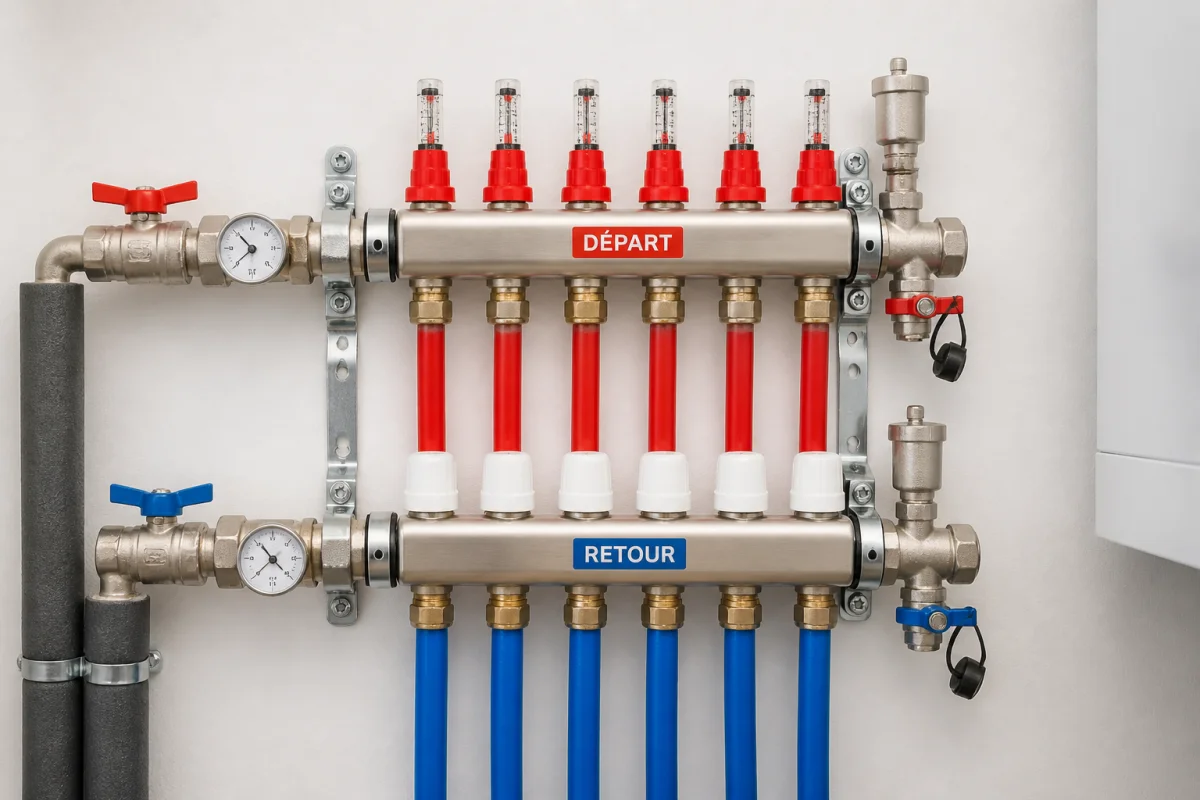

Repérer le départ, le retour, les débitmètres et les vannes de réglage
Avant toute intervention, il faut identifier chaque élément :
- Le départ reçoit l’eau chaude venant de la chaudière, de la pompe à chaleur ou de l’unité de mélange
- Le retour récupère l’eau plus froide après circulation dans les boucles
- Les débitmètres sont souvent des fioles transparentes avec un flotteur rouge gradué en l/min
- Les vannes de réglage se trouvent fréquemment sur le retour, parfois sous un capuchon rouge ou noir
- Les repères + et – indiquent l’augmentation ou la diminution du débit sur la boucle concernée
Sur de nombreux collecteurs, le débit se lit sur l’appendice transparent. Une fois le capuchon retiré, le niveau du flotteur donne la valeur effective de circulation d’eau sur chaque circuit.

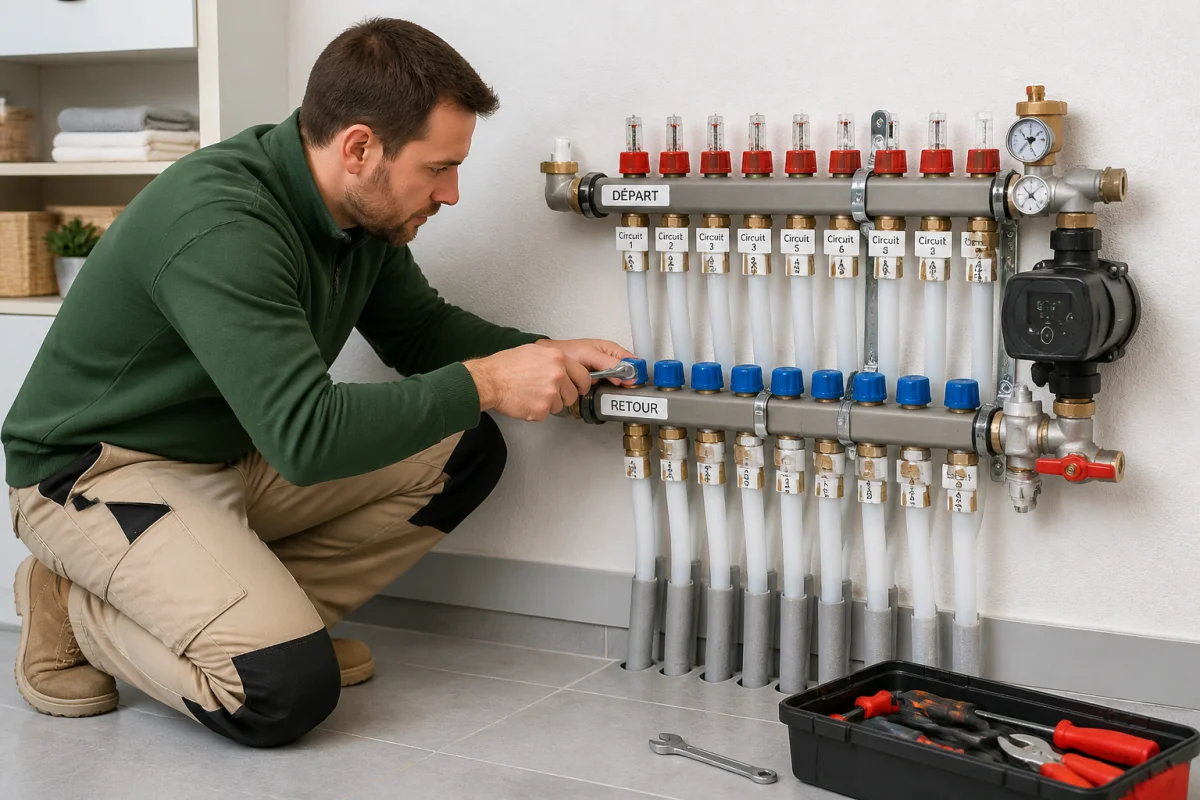

Faire le réglage lorsque le chauffage est en marche
Le réglage doit se faire chauffage en fonctionnement, avec le circulateur actif. Sinon, la lecture des débitmètres n’a pas de valeur réelle. En pratique, on enlève le cache de protection, puis on agit sur la vanne de réglage ou sur le débitmètre selon le modèle.
Sur beaucoup de nourrices, tourner dans le sens des aiguilles d’une montre ferme, et tourner dans l’autre sens ouvre. Il faut avancer lentement, boucle par boucle, puis attendre quelques minutes pour laisser les débits se stabiliser. Sur un plancher chauffant, l’effet sur la température des pièces prend ensuite plusieurs heures.
| Élément | Rôle | Ce qu’il faut vérifier |
|---|---|---|
| Nourrice | Répartir l’eau entre les boucles | Accessibilité, repérage des circuits, absence de fuite |
| Débitmètre | Mesurer et ajuster le débit | Valeur en l/min, flotteur mobile, capuchon retiré |
| Vanne de retour | Ouvrir ou limiter une boucle | Sens + et -, position réelle d’ouverture |
| Circulateur | Maintenir la circulation | Fonctionnement, vitesse, pression disponible |
| Purgeur | Évacuer l’air | Présence d’air, bruit, débit instable ou nul |
Comment lire les débitmètres sur une nourrice ?
La lecture des débitmètres sert à savoir si chaque boucle reçoit assez d’eau. C’est l’un des points les plus utiles pour un réglage nourrice plancher chauffant efficace, car un simple ressenti dans les pièces ne suffit pas toujours.
Interpréter la valeur en l/min sur chaque boucle
La graduation est généralement exprimée en litres par minute, par exemple 1 l/min, 2 l/min, 2,5 l/min ou 3,5 l/min. Plus la valeur est élevée, plus la boucle reçoit de débit. Cela ne signifie pas automatiquement que la pièce sera mieux chauffée, car tout dépend aussi de la longueur du circuit, de l’isolation et du besoin réel.
Dans certains retours d’expérience, des utilisateurs ont essayé de régler leurs boucles à 3,5 l/min de gauche à droite, après avoir ouvert les débitmètres à fond. Cette approche peut dépanner, mais elle reste approximative si toutes les boucles n’ont pas la même longueur.
Comment savoir si le débit est trop faible ?
Plusieurs indices montrent qu’un débit est insuffisant :
- une pièce chauffe moins que les autres
- la montée en température est anormalement lente
- le débitmètre reste proche de 0 l/min
- le tuyau de départ est chaud mais le circuit ne diffuse pas correctement
- des écarts de température apparaissent entre deux pièces voisines
Un débit trop faible peut venir d’un réglage trop fermé, d’un air dans la boucle, d’un circulateur insuffisant ou d’un déséquilibre global entre zones. Sur des installations plus complexes, avec par exemple un chauffage bois, un ballon tampon de 2000 litres, deux appartements de 115 m² et 130 m², deux vannes 3 voies et deux pompes, l’équilibrage entre circuits et entre logements devient encore plus sensible.
Dans quel sens tourner les vannes de réglage ?
Le sens de rotation dépend du collecteur, mais la logique reste simple. Les repères gravés sur la vanne donnent la bonne direction.
Ouvrir ou fermer une boucle selon les repères + et –
Sur les vannes de retour avec symboles + et –, le principe est direct : + augmente le débit, – le réduit. Un conseil de forum résume bien leur rôle : « Ces vannes permettent de régler le débit sur chacune des boucles. Donc + ou – de débit. » — koasan, source : www.forum-chauffage.com
Quand il n’y a pas de repère visible, la règle la plus fréquente reste :
- sens horaire pour fermer ou réduire
- sens antihoraire pour ouvrir ou augmenter
Il vaut mieux faire de petites corrections, par exemple un quart de tour, puis contrôler à nouveau le débitmètre. Sur certains ensembles, les vannes servent d’abord au préréglage et le débitmètre affine ensuite la valeur finale. Sur d’autres, c’est le débitmètre qui fait l’essentiel du réglage. La notice fabricant reste la référence en cas de doute.
Faut-il régler toutes les boucles de la même façon ?
Non. Régler toutes les boucles à la même valeur donne rarement un résultat correct. Une chambre de petite surface, une salle de bains très demandée le matin et un séjour plus exposé au nord n’ont pas les mêmes besoins.
Ajuster les débits selon la longueur des boucles et les besoins des pièces
Le débit doit être adapté à trois paramètres :
- la longueur de la boucle
- la surface réellement couverte
- la puissance de chauffe souhaitée
Plus une boucle est longue, plus elle a besoin d’un réglage cohérent pour compenser les pertes de charge. Les collecteurs sont généralement conçus pour des circuits allant jusqu’à 120 m de tuyaux par boucle. Une pièce mal isolée ou exposée au vent peut aussi demander un peu plus de débit qu’une pièce centrale bien protégée.
Le chauffage au sol fonctionne à basse température, avec une puissance souvent préconisée autour de 60 W/m² en logement performant, et jusqu’à 100 W/m² au maximum selon les cas. Le débit n’est donc jamais un chiffre universel.
Calculer le débit nécessaire pour chaque boucle
Une méthode de calcul souvent citée consiste à partir de la longueur de boucle, de la surface couverte et de la puissance recherchée. La formulation relevée sur plusieurs sources est proche de celle-ci :
débit de la boucle = longueur de la boucle / longueur ou surface couverte × puissance désirée
Cette expression est souvent utilisée comme une base pratique de préréglage, même si elle ne remplace pas une note de calcul thermique complète.
Exemple fréquemment repris :
- boucle de 50 m
- référence de circuit de 67
- valeur cible de 3,5 l/min sur la base choisie
- calcul, 50/67 × 3,5 = 2,6 l/min
Dans cet exemple, on règle donc la boucle à 2,6 l/min. Cela donne un point de départ concret, puis on affine après quelques heures de chauffe selon le ressenti et les températures mesurées.
Pourquoi une pièce reste plus froide que les autres ?
Une pièce légèrement plus froide que le reste, même avec une grande ouverture sur la cuisine ou le séjour, est un cas classique. La cause n’est pas toujours un manque de température d’eau. Très souvent, c’est un problème de répartition du débit.
Corriger une pièce trop froide ou trop chaude par équilibrage de la nourrice
Pour corriger l’écart, il faut comparer les débits de toutes les boucles puis agir avec méthode :
- repérer la boucle de la pièce trop froide
- vérifier que la vanne est bien ouverte
- contrôler le débitmètre correspondant
- augmenter légèrement le débit de cette boucle
- réduire si besoin une ou deux boucles suralimentées dans des pièces plus chaudes
- attendre plusieurs heures avant de juger le résultat
Sur un plancher chauffant, la correction n’est pas instantanée. Le système est logé entre la dalle béton et la chape, avec une forte inertie. C’est précisément pour cette raison qu’une régulation sérieuse est indispensable, avec thermostat d’ambiance, capteurs éventuels au sol, centrale de régulation en local technique et vanne 3 voies si l’installation en est équipée.
Des retours d’utilisateurs montrent bien cette difficulté. Benoit explique par exemple : « Je rencontre actuellement des difficultés pour régler mon installation de chauffage bois + plancher chauffant. J’avais l’impression que l’eau chaude arrivait bien jusqu’au collecteur mais ne poursuivait pas son chemin dans les circuits. » Source : forums.futura-sciences.com
Ce type de symptôme pointe souvent vers un défaut de circulation, une purge incomplète ou un déséquilibre hydraulique entre plusieurs zones.
Que faire si le débit reste à zéro ?
Un débitmètre bloqué à 0 l/min sur une ou plusieurs boucles demande un contrôle complet. Quand le débit remonte après manipulation puis retombe à zéro quelques heures plus tard, le fonctionnement n’est pas normal si la zone est censée être en demande de chauffage.
Vérifier la purge, les vannes, les débitmètres et le circulateur
Les vérifications prioritaires sont les suivantes :
- purge du circuit, l’air est une cause fréquente de débit nul
- position des vannes, une boucle peut rester fermée ou trop bridée
- état des débitmètres, un flotteur peut être encrassé ou bloqué
- circulateur, vitesse trop faible ou panne partielle
- pression disponible sur le groupe de mélange ou le réseau
- équilibrage entre zones, surtout sur une installation à plusieurs appartements ou plusieurs régulations
Sur forum, une interrogation revient souvent : le débit devrait-il rester constant pendant que la température d’eau varie via une vanne 3 voies pilotée par sonde extérieure ? Dans une installation bien équilibrée, le débit de base reste généralement stable tant que la boucle est ouverte et que le circulateur travaille correctement. Des variations peuvent exister selon les organes de régulation, mais un retour durable à zéro signale plutôt un défaut.
Autre témoignage utile : « Je suis un simple bricoleur, pas un chauffagiste… J’ai donc bien du mal à comprendre quel devrait être le fonctionnement normal de mon installation. » — Benoit, source : forums.futura-sciences.com
Cette remarque reflète bien la réalité du terrain. Le réglage est technique, et un professionnel devient pertinent dès qu’il y a plusieurs zones, un ballon tampon, deux pompes, deux V3V ou un comportement instable sur plusieurs circuits.
Vérifier et affiner le réglage de la nourrice après quelques heures de chauffe
Le premier réglage n’est qu’une base. Il faut ensuite laisser le plancher chauffer plusieurs heures, parfois une journée complète, avant de faire un second passage sur la nourrice. C’est à ce moment qu’on mesure réellement l’équilibre atteint entre les pièces.
La bonne méthode consiste à relever :
- la température ambiante de chaque pièce
- la valeur de chaque débitmètre
- la température de départ et de retour si elles sont visibles
- l’évolution entre matin, après-midi et soirée
Quand une pièce dépasse trop facilement la consigne, on réduit légèrement son débit. Quand elle reste en retrait malgré un usage normal, on l’augmente par petites touches. Le but n’est pas d’obtenir le débit le plus élevé possible, mais le débit juste, celui qui assure le confort sans surchauffe ni bruit dans le circuit.
Un plancher chauffant bien réglé apporte une chaleur homogène, limite les sensations d’inconfort, et peut contribuer à contenir la consommation d’énergie, surtout sur une installation basse température alimentée par chaudière performante ou pompe à chaleur.
Les erreurs fréquentes lors du réglage d’une nourrice de plancher chauffant
Certaines erreurs reviennent régulièrement et compliquent le diagnostic :
- régler la nourrice alors que le chauffage est arrêté
- mettre toutes les boucles à la même valeur sans tenir compte de leur longueur
- agir à la fois sur toutes les vannes et tous les débitmètres sans repère de départ
- oublier la purge avant de conclure à une panne
- juger le résultat au bout de 15 minutes alors que l’inertie du sol est forte
- chercher à compenser un défaut d’équilibrage uniquement par une hausse de température d’eau
- laisser une boucle trop ouverte, ce qui pénalise les autres circuits
- ignorer l’impact de l’isolation ou de l’exposition de la pièce
Le point le plus utile consiste à garder une trace écrite des réglages. Noter le débit initial, la correction appliquée et la température obtenue dans la pièce évite de tourner en rond. Sur une installation ancienne ou complexe, cette méthode fait gagner beaucoup de temps.
Quand les débits restent instables, que plusieurs pièces se comportent mal ou que le collecteur alimente plusieurs logements, l’intervention d’un chauffagiste permet souvent de débloquer la situation plus vite. Le professionnel pourra contrôler la pression, la vitesse du circulateur, la vanne 3 voies, la purge et l’équilibrage global, pas seulement la position des débitmètres.
Le vrai bon réglage n’est pas celui qui donne les mêmes chiffres partout. C’est celui qui tient compte du bâtiment, de l’usage des pièces et du fonctionnement hydraulique réel de l’installation. Avec cette logique, la nourrice devient un outil de confort précis, pas un simple bloc de vannes à ouvrir au hasard.
