Le vase d’expansion chauffage joue un rôle discret mais central dans une installation de chauffage central. Sa mission est simple sur le papier, absorber les variations de volume de l’eau quand elle chauffe et refroidit. Dans les faits, son emplacement a un impact direct sur la pression du circuit, le risque d’entrée d’air, la longévité de la membrane et le bon fonctionnement de la chaudière comme des radiateurs.
Quand l’eau passe d’environ 10 °C à 80 °C, 1 m³ d’eau se dilate de près de 4 %. Comme l’eau est incompressible, ce surplus de volume doit être absorbé quelque part. C’est précisément le travail du vase, composé de deux compartiments séparés par une membrane ou une vessie, avec de l’eau d’un côté et un gaz compressible, souvent de l’air ou de l’azote, de l’autre.
Dans une installation moderne, le modèle le plus courant est le vase fermé à pression variable, souvent rouge pour le chauffage, même si la couleur n’est pas une règle absolue selon les fabricants. Sa capacité peut aller de 12 à 900 litres, avec une plage courante de 18 à 50 litres pour un logement individuel.
Le bon emplacement ne relève donc pas d’un détail de montage. Il conditionne la stabilité de pression, limite les surpressions et les dépressions, réduit les risques de corrosion et peut même éviter des opérations de maintenance répétées.
| Point clé | Recommandation | Pourquoi |
|---|---|---|
| Tuyauterie | Sur le retour chauffage | Température plus faible, membrane mieux protégée |
| Distance | Le plus près possible de la chaudière | Référence de pression plus stable |
| Position par rapport au circulateur | En amont du circulateur, à son aspiration | Limite le risque de dépression et d’entrée d’air |
| Vanne d’isolement | À éviter entre chaudière et vase | Le vase ne doit jamais être isolé accidentellement |
| Hauteur | Selon la hauteur statique de l’installation | La précharge dépend de la colonne d’eau, 10 m = 1 bar |
Où placer le vase d’expansion chauffage ?
La règle de base est claire, le vase d’expansion doit être raccordé sur le retour chaudière, le plus près possible de la chaudière et en amont du circulateur, c’est-à-dire du côté aspiration de la pompe. Ce montage reste la référence dans la plupart des installations fermées modernes.
Ce choix répond à plusieurs contraintes techniques. Sur le retour, l’eau est moins chaude que sur le départ, ce qui ménage la membrane ou la vessie. Placé près de la chaudière, le vase agit là où la stabilité de pression est la plus utile. Et mis en amont du circulateur, il évite que la pompe ne crée des dépressions défavorables dans le réseau.
- Sur le retour, pour protéger le vase des températures élevées
- Près de la chaudière, pour une régulation de pression plus cohérente
- Avant le circulateur, pour réduire le risque d’aspiration d’air parasite
- Sans isolement accidentel possible, pour préserver la sécurité du circuit
Le positionnement recommandé sur le retour de chauffage
Le retour chauffage est l’emplacement le plus couramment recommandé pour un vase d’expansion. À cet endroit, l’eau revient des émetteurs à une température plus basse. C’est un point important, car une membrane soumise en permanence à une chaleur trop élevée vieillit plus vite.
Cette configuration apporte aussi une meilleure sécurité hydraulique. Le vase absorbe les variations de volume d’eau liées à la montée en température, puis restitue ce volume lors du refroidissement, ce qui évite les creux de pression. Si la pression de remplissage est mal réglée, la soupape de sécurité peut s’ouvrir, signe fréquent d’un problème de précharge ou d’un vase inadapté.
Dans beaucoup de montages recommandés, on retrouve ce schéma, circulateur sur le départ, vase sur le retour. Cette disposition réduit fortement le risque de dépression dans le circuit et convient bien aux grandes installations avec pertes de charge totales importantes ou différences de hauteur marquées.
Le placer le plus près possible de la chaudière
Plus le vase est proche de la chaudière, plus il remplit efficacement son rôle de point de référence de pression du circuit. Cela limite les perturbations liées aux pertes de charge dans les tuyauteries et améliore la stabilité de fonctionnement du circulateur.
Sur une chaudière murale, le vase peut être intégré d’origine ou ajouté à proximité immédiate. Sur des modèles plus volumineux, il peut être fixé au mur avec un support ou posé au sol. Dans tous les cas, la logique reste la même, conserver un raccordement direct, lisible et techniquement sûr.
Peut-on installer un vase d’expansion sur le retour ?
Oui, et c’est même l’emplacement recommandé dans la majorité des cas. Installer un vase d’expansion sur le retour n’est pas une simple possibilité, c’est la solution habituellement retenue sur les circuits de chauffage fermés modernes.
Les raisons sont concrètes :
- la température de l’eau y est plus basse que sur le départ
- la membrane ou la vessie du vase est moins agressée thermiquement
- la stabilité de pression est meilleure lorsque le vase est raccordé au bon point du réseau
- le risque d’anomalies hydrauliques est réduit si le vase est placé avant le circulateur
Cette logique ne concerne pas le vase sanitaire d’un chauffe-eau, qui répond à d’autres règles. Pour l’eau chaude sanitaire, le vase s’installe sur l’entrée d’eau froide, entre le groupe de sécurité et le ballon, au plus près du boiler afin d’éviter une stagnation excessive de l’eau dans le vase et dans ses tuyaux de raccordement.
Dans les échanges disponibles sur forum-plomberie.com, les avis concernent surtout ce cas sanitaire. GC écrit par exemple : « Bonjour, Vous pouvez le mettre dans le sens que vous voulez, mais si les fabricants ne parlent jamais de le placer sur l’eau chaude, il doit y avoir une raison… » Cette remarque confirme bien qu’il faut distinguer vase sanitaire et vase de chauffage, car les règles d’emplacement ne sont pas les mêmes.
Faut-il mettre le vase d’expansion avant ou après le circulateur ?
Le vase d’expansion doit être placé avant le circulateur, plus précisément à l’aspiration du circulateur. C’est l’un des points les plus importants pour éviter les dépressions accidentelles dans le réseau.
Le circuit de chauffage est censé être étanche à l’eau, mais il ne l’est pas toujours parfaitement à l’air. Au niveau des joints, des bourrages ou de certains raccords, une dépression peut favoriser des entrées d’air parasites. À partir de là, les problèmes s’enchaînent, bruit, perte d’efficacité, corrosion, mauvais équilibrage, voire cavitation au niveau de la pompe.
Pourquoi le vase se place en amont du circulateur, à son aspiration
La pompe de circulation modifie localement les pressions dans le réseau. Si le vase est connecté à son aspiration, il stabilise la pression là où le circulateur en a le plus besoin. L’alimentation hydraulique de la pompe est alors plus saine, ce qui limite les risques de manque d’eau, de cavitation et de prises d’air.
Une autre configuration, parfois jugée encore meilleure pour éviter les risques de dépression, consiste à avoir le circulateur sur le retour entre la chaudière et le vase d’expansion. Ce montage peut convenir sur des installations à faibles pertes de charge totales, avec faible différence de hauteur et chaudière à forte perte de charge.
Le principe à retenir reste stable, le vase doit se trouver au point où il peut jouer son rôle de référence de pression, sans subir les effets dynamiques les plus défavorables de la pompe.

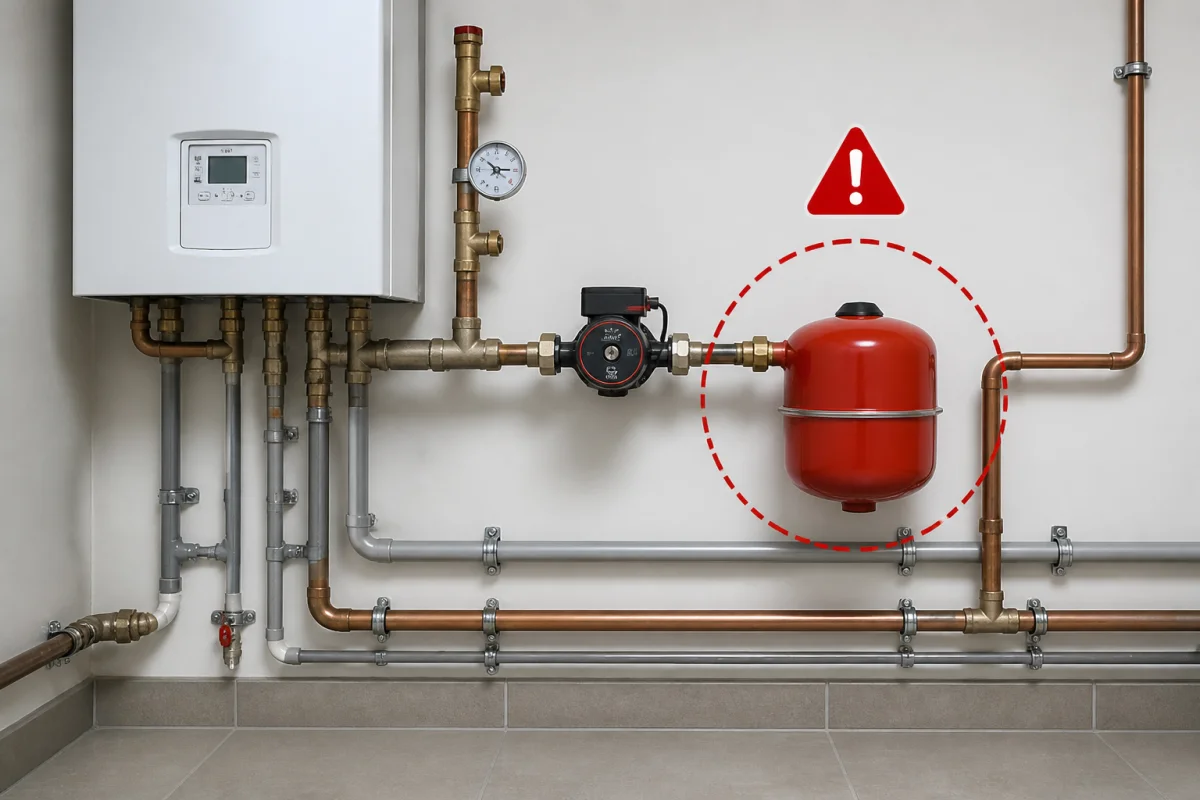

La configuration à proscrire : vase placé après le circulateur
La configuration la plus critiquée est la suivante, circulateur sur le départ et vase d’expansion après le circulateur. Ce montage est à proscrire. Il crée en permanence des risques de dépression dans certaines zones du réseau et favorise l’entrée d’air.
Dans ce cas, la membrane du vase subit aussi des sollicitations dynamiques plus marquées, avec des températures souvent plus élevées. À terme, cela peut accélérer l’usure du vase, dégrader le confort thermique et provoquer des anomalies de fonctionnement répétées.
Le vase d’expansion peut-il être installé sur le départ chauffage ?
Techniquement, certains montages anciens ou particuliers peuvent montrer un vase placé ailleurs que sur le retour, mais installer le vase d’expansion sur le départ chauffage n’est pas la solution recommandée dans une installation moderne.
Sur le départ, l’eau est plus chaude. Cela expose davantage la membrane à des températures élevées, ce qui peut réduire sa durée de vie. Ce point est d’autant plus sensible sur les installations importantes ou quand la chaudière fonctionne avec des températures de départ soutenues.
Dans les grandes installations, on peut parfois prévoir un ou plusieurs vases intermédiaires afin de limiter l’exposition de la membrane à des températures trop élevées. Mais là encore, l’objectif est de préserver le matériel et de maintenir une référence de pression efficace, pas de banaliser la pose sur le départ.
Pour un logement individuel, la réponse la plus fiable reste donc, priorité au retour chauffage.
À quelle hauteur doit être placé le vase d’expansion ?
La hauteur du vase n’est pas choisie au hasard, car elle influence directement la pression de gonflage, aussi appelée précharge. Cette précharge correspond à la pression d’air présente dans le vase lorsqu’il n’y a pas de pression d’eau dans le système.
La règle pratique rappelée par les professionnels est simple, 10 mètres de hauteur statique correspondent à 1 bar. La hauteur statique désigne la hauteur de l’installation au-dessus du vase. Plus cette hauteur est importante, plus la précharge doit être adaptée.
La pression de remplissage du circuit doit être légèrement supérieure à la pression de gonflage du vase, généralement de 0,3 à 0,5 bar. Les vases sont souvent pré-gonflés en usine entre 0,5 bar et 2,5 bars, mais ce réglage n’est pas automatiquement adapté à chaque bâtiment.
| Hauteur statique au-dessus du vase | Pression théorique minimale | Remarque pratique |
|---|---|---|
| 5 m | 0,5 bar | Précharge à ajuster selon l’installation |
| 10 m | 1 bar | Base de calcul courante |
| 15 m | 1,5 bar | Souvent rencontré sur bâtiments plus élevés |
| 20 m | 2 bars | Demande un dimensionnement rigoureux |
Dans la pratique, sur une chaudière murale, le vase peut être positionné à proximité immédiate, à une hauteur compatible avec l’installation et l’entretien. Ce qui compte surtout, c’est l’adéquation entre hauteur statique, précharge et pression de remplissage.
Peut-on mettre une vanne entre la chaudière et le vase d’expansion ?
En principe, non. Le vase d’expansion ne doit pas être isolé de la chaudière ni de l’installation si cela peut permettre une fermeture accidentelle. C’est une règle de sécurité essentielle.
Si une vanne est fermée par erreur entre le vase et le circuit, le vase devient inopérant. L’eau chauffée n’a plus de volume tampon pour absorber sa dilatation. La pression peut alors monter brutalement, faire ouvrir la soupape de sécurité et, dans les cas défavorables, endommager des composants.
Quand une vanne existe pour faciliter la maintenance, la précaution habituelle consiste à démonter la manette afin d’éviter toute coupure involontaire. Il existe aussi des raccords spécifiques permettant le remplacement du vase sans vidanger complètement l’installation, ce qui répond au besoin d’entretien sans compromettre la sécurité d’exploitation.
- pas de vanne d’isolement librement manœuvrable entre vase et chaudière
- si une vanne technique existe, sa manette doit être retirée
- le vase reste une pièce d’usure et doit pouvoir être remplacé proprement
Où placer le vase d’expansion dans une petite ou une grande installation ?
L’emplacement général reste le même, mais les contraintes changent selon la taille du réseau, la hauteur du bâtiment, la puissance de la chaudière et les pertes de charge.
Cas d’une chaudière murale avec vase intégré ou ajouté à proximité
Sur une chaudière murale, le vase est souvent intégré d’usine. Quand sa capacité est insuffisante ou quand il doit être remplacé par un modèle externe, on ajoute un vase à proximité immédiate de la chaudière, sur le retour.
Pour une habitation individuelle, une capacité de 18 à 50 litres suffit souvent, selon le volume d’eau du circuit et la température de fonctionnement. Le vase peut être mural avec support ou, pour certains modèles plus grands, posé au sol.
Dans ce contexte, la priorité est de :
- respecter le raccordement sur le retour
- le placer au plus près de la chaudière
- contrôler la précharge avant remise en service
- vérifier que la pression de remplissage reste cohérente
Cas des grandes installations avec un ou plusieurs vases intermédiaires
Dans les grandes installations, notamment les immeubles à appartements, les contraintes hydrauliques sont plus fortes. Les différences de hauteur peuvent être importantes, tout comme les pertes de charge. Dans ce cas, le choix du point de raccordement et du dimensionnement devient plus technique.
On peut prévoir un ou plusieurs vases intermédiaires pour éviter que la membrane ne soit trop exposée à la chaleur et pour mieux répartir les contraintes. La capacité totale peut grimper très haut, certains modèles allant jusqu’à 900 litres.
Le bon emplacement doit alors être étudié avec :
- la hauteur statique réelle du bâtiment
- la pression nécessaire au point le plus haut
- les pertes de charge du réseau
- la position du ou des circulateurs
- la température de fonctionnement du circuit
Comment savoir si le vase d’expansion est mal placé ?
Un vase mal placé ne se signale pas toujours immédiatement. Les premiers indices apparaissent souvent dans le comportement global du chauffage, pression instable, radiateurs bruyants, soupape qui goutte, appoints d’eau répétés ou présence d’air dans le réseau.
Le vase d’expansion étant une pièce d’usure, il faut aussi distinguer un mauvais emplacement d’un vase défectueux. Une membrane fragilisée peut laisser fuir le gaz, rendre le vase inefficace et provoquer des symptômes proches d’un mauvais montage.
Les erreurs d’emplacement à éviter
Quelques erreurs reviennent régulièrement sur le terrain :
- placer le vase après le circulateur
- le raccorder sur une zone trop chaude sans justification technique
- l’installer trop loin de la chaudière sans raison hydraulique valable
- ajouter une vanne d’isolement pouvant être fermée par erreur
- négliger l’ajustement de la précharge à la hauteur réelle de l’installation
- conserver un vase sous-dimensionné après extension du réseau
Les avis techniques disponibles convergent largement sur ces points. La synthèse des retours consultés met en avant un consensus pour le retour chaudière, au plus près de celle-ci et avant le circulateur. Les échanges de forum ne donnent pas de retour d’expérience long, mais ils rappellent qu’un vase peut parfois être déplacé selon le contexte, à condition de respecter la logique technique du circuit.
Sur forum-plomberie.com, GC indique à propos d’un autre type de vase : « Vous pouvez de toute manière prolonger le flexible par tout moyen à votre convenance pour le placer où vous voulez. En haut, en bas, à gauche, à droite, ou… ailleurs. » Cette remarque illustre surtout une liberté de pose liée à un contexte sanitaire précis, pas une autorisation générale pour un vase d’expansion chauffage monté sans règle.
Que risque-t-on avec un vase d’expansion mal installé ?
Les conséquences peuvent aller d’un simple inconfort à des désordres plus sérieux :
- corrosions graves liées aux entrées d’air parasites
- anomalies de fonctionnement du chauffage
- baisse de pression ou pression instable
- ouverture de la soupape à chaud
- cavitation du circulateur si son aspiration est mal alimentée en eau
- réduction de l’efficacité énergétique et hausse des coûts de maintenance
- mauvais confort thermique dans les radiateurs ou planchers chauffants
Quand le doute porte à la fois sur l’emplacement, le réglage de précharge ou le dimensionnement, un contrôle complet reste la meilleure approche. Le vase fait partie des éléments d’entretien du chauffage et son remplacement peut être nécessaire avec le temps, même sur une installation bien conçue.
Un projet de remplacement de chaudière ou de modernisation du système peut parfois entrer dans des dispositifs d’aide comme MaPrimeRénov’, les CEE ou l’Éco-PTZ, selon la nature des travaux engagés. Cela ne finance pas systématiquement un vase seul, mais devient utile quand l’intervention s’inscrit dans une rénovation thermique plus large.
Le point décisif à retenir est simple, un vase d’expansion bien placé n’est pas juste conforme, il protège toute l’installation. Sur le retour, près de la chaudière et à l’aspiration du circulateur, il travaille dans de bonnes conditions. Dès qu’on s’éloigne de ce schéma sans justification sérieuse, les défauts apparaissent souvent ailleurs, dans la pompe, la pression, l’air dans le circuit ou la durée de vie des composants.
